CLARK CONNECT

  1. Alat dan bahan
  • hdd
  • kabel UTP (cross)
  • lan card
  • obeng
  • 3 pc
  • cd drive
  1. Cara penginstalan
  • pastikan semua peralatan di pasang yaitu :

    • mengganti harddisk
    • menambahkan lan kard
    • pasang kabel cross pada lan card pada PC I & II
  • hidupkan PC pastikan boting pertama pada CD rom dan masukkan CD drivernya
  • penginstalan dimulai dengan clark conect dan ketikan linux untuk melanjutkan menginstal
  • setelah loading muncul kotak (choose a language) pilih english ok
  • lalu akan muncul kotak (keyboard type) pilih US ok
  • lalu akan keluar (installation method) pilih local CDROM ok
  • lalu keluar (install type) dan pilih install ok
  • akan keluar (warning) dan isikan LINUX pada delete & install ok
  • pada (sistem mode) pilih gateway mode “ok
  • pada (connection type) kita pilih cable standard “ok
  • pada (configure TCP/ip) kita isikan
    • ip address=199.168.9.17
    • net mask=255.255.255.192
    • default gateway=199.168.9.60
    • primary name server=199.168.9.1
  • pada configure TCP/IP speafy lan
    • ip address=40.40.40.1
    • netmask=255.255.255.192
  • pada ost name
    • house name =root
    • domain =kelompok 4
  • pada time zone selec a timezone kita pilih asia/jakarta
  • pada sistem pasword, masukkan pasword yang kita inginkan mis:kelompok4
  • pada partisionming kita pilihdifault “ok
  • pada stendard modules kita pilih DHCP server ”ok
  • pada more modules kita pilih bandwichtlimiter “done
  • proses loading meokmfomat,mengkopi,dan menginstal
  • untuk selanjutnya reboote
  • dalam login

    • usermane dam pasword d' isi kan yang tadi
  • dalam network
    • made=gateway moda
    • hosname=root
    • DNS server 1=202.134.0.155
    • DNS server 2=202.134.0.153
    • DNS server 3=.............
  • lalu yang terahir tekan ALT+F2 untuk log of dan akan keluar router login
langkah-langkah menginstal clakconnect

  • 1.masukkan cd clarkconnect
  • 2.setelah mengetikan linux lalu komputer akan melakukan prosesnya
  • 3.di layar akan muncul seperti gambar di samping dan pilih bahasa yang anda inginkan
  • 4.pilihlah “US”dan ok,enter
  • 5.selanjutnya proses penginstalan akan di lanjutkan, pilih install lalu tekan ok dan enter.
  • 6.setelah itu kita pilih menu LOCAL CDROM,lalu ok tekan enter.
  • 7.tahap ini adalah tahap akhir dari konfigurasi install,ketikkan linux lalu tekan ok dan enter.
  • 8.kita pilih menu geteway mode, kemudian ok lalu tekan enter.
  • 9.pilih menu Ethernet,pilih ok lalu tekan enter.
  • 10.Ini adalah kotak dialok untuk mengisikan IP yg akan di berikan oleh provider internet
  • 11.Tampilan ini akan keluar jika anda set sebagai Gateway mode, lalu isikan IP address netmask_nya
  • 12.Isikan nama host dan domain yang diinginkan pada kotak dialog berikut.
  • 13.di layer akan menampilkan konfigurasi timezone pada system. Gunakan page up dan page down untuk proses scroll cepat.pilihlah asia / Jakarta.lalu tekan OK.
  • 14.isilah paswoard yang anda inginkan.
  • 15.Pilih “Use default” jika anda menginginkan partisi harddisk secara otomatis oleh software. Lalu OK tekan enter.
  • 16.Pilih software instalasi yang diinginkan dengan menekan tombol spasi pada menu pilihan aplikasinya. Jika sudah arahkan ke menu OK dan enter.
  • 17.Pilih system layanan yang akan diberikan oleh server pada tampilan kotak dialog berikut.lalu tekan Done,enter
  • 18.di layar akan menampilkan dialok, ini memberikan konfigurasi pada anda,apakah pilihan yang anda pilih itu benar,bila anda merasa benar tekan Done untuk melanjutkan proses pengistalan.
  • 19.setelah anda menekan tombol done, anda akan meneruskan proses selanjutnya.
  • 20.berikutnya akan menampilkan format hardisk.
  • 21.berikut di layar akan menampilkan proses instalasi aplikasi pada system.
  • 22.proses instalasi telah seleai, lalu tekan reboot.
  • 23.Setelah proses reboot maka tampilan awal booting system.
  • 24.ini adalah tampilan awal yang telah kita buat, ketikkan nama dan paswoard anda.
  • 25.setelah itu isilah netwoark_nya,setelah selesai mengisi network_nya.lalu tekan update,enter.
  • 26.Anda bisa melakukan remote setting dengan mengetikkan dari computer yang ada di LAN kita :
  • MASUK KE REMOTE SETTING
  • 1. ketikkan alamat dari computer LAN local,ketik https://ip_clarkconnect:81/admin
  • 2. kemudian akan muncul konfigurasi di layar monitor lalu pilih yes
  • 3. akan muncul tampilan login, kemudian isikan nama dan paswoard anda.dan enter
  • 4. jika anda berhasil memasukkan paswoard.di layar akan menampilkan jendela clarkconnect.
  • 5. --> klik dashboard
  • menu ini akan menampilkan interface anda yang telah anda buat.
  • 6. pilih menu network

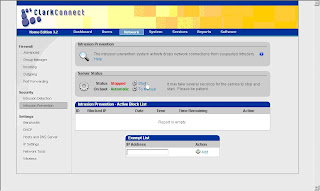

  • --> klik intrusion prevention
  • --> status – stopped. Lalu klik starnsersver status
  • 7. kita akan masuk ke bagian bandwidth
  • -->klik network
  • -->pilih bandwidth
  • -->isikan bandwidth allocation, lalu klik add.
  • 8. kita masuk ke bagian DHCP
  • -->pilih menu network
  • --> klik DHCP
  • --> configure global DHCP settings, lalu pilihlah enable.
